结构特征

1、周围环境温度最高不高于+40℃，最低不低于-5℃；并且24h内平均温度不高于+35℃；
2、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度，如+20C时为90%，但考虑到由温度的变化有可能会偶然产生凝露影响；
3、户内使用，使用地点的海拔高度不得超过2000m；
4、装置应安装在无剧烈震动和冲击，以及不使用电器元件受到腐蚀的场所。
注：超出上述正常使用条件时，用户可与制造厂协商解决。

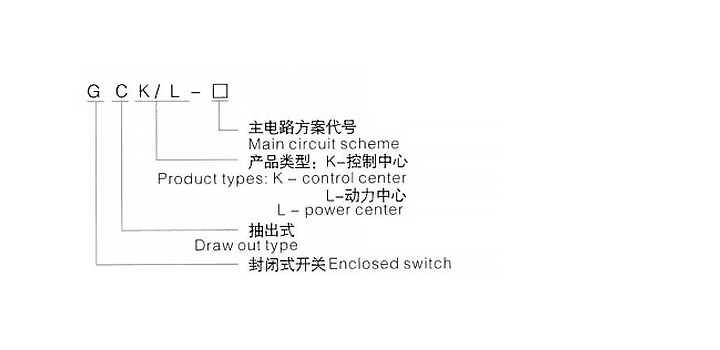

型号含义

使用条件

1、开关柜的基本骨架为组合装配式结构，柜架的整个结构采用自攻螺丝紧固连接而成，加上门、隔板、封板，支架以及母线、抽屉及电器组件等组成一台完整的开关柜。由于原来的GCK/L的骨架采用了GF28型材，这种型材的钢板较薄，另外该型材在镀锌时基中内部一部分有死角，使得柜体的使用寿命大大缩短，同时又考虑到其整体结构的标准化等因素，我公司大胆加以改进，采用了C型特种型材，以25mm为模数，2mm厚的钢板弯制而成，再加上装配时全部采用钢性较强的自功螺钉进行坚固，使得组合更方便灵活，使用寿命更持久。
2、开关柜采用模数化设计，将柜体分成三个区，顶部为母线区，前部为电器区，后部为电缆出线区，电器区和电缆区均由钢板隔开，以保证线路正常运行，有效防止故障扩大，当电器元件抽出柜外后，柜内带电体均不外露，对用户来讲，使用更安全可靠。对于馈电柜，柜宽为600mm，最多可装9个或18个馈电回路。（18个馈电回路只适用于63A下容量的负载单元）。
3、按开关柜使用特征可分为受电柜、PC柜（动力中心）、MCC柜（电动机控制中心）、电容补偿柜。

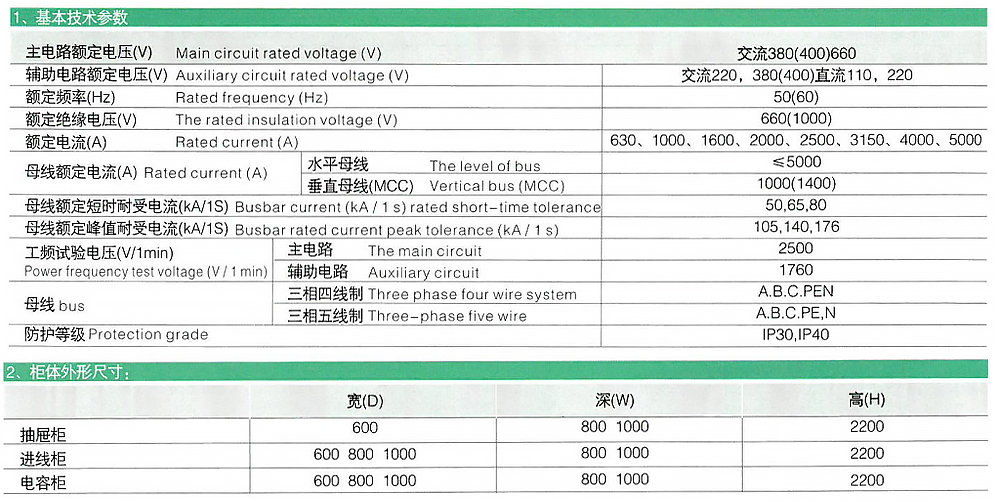

技术参数

订货须知

1、主电路配电系统图和平面布置图，额定工作电压，额定工作电流，保护装置整定电流以及必要的技术参数；
2、标明进出线电缆规格；
3、开关柜内主要电气元件的型号，规格及数量；
4、如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度、距地高度等具体要求数据；
5、开关柜使用在特殊环境条件时，应在订货时详细说明；
6、其它具体要求。
