功率的补偿原理

电网中的感性负载（发电机、扼流圈、变压器、感应式加热器及电焊机等）都会产生不同程度的电滞，即所谓的电感。感性负载具有电压改变方向仍能使电流的方案（如正向）保持一段时间的特性。一旦存在了这种电流与电压之间的相位差，就会产生无功功率，并被反馈到电网中。
在交流电网中（50/60Hz），上述过程每秒重复50或60次，因而一种显而易见的解决方法就是直接将这些感性功率电能（无功功率）通过电容器来暂时存储和释放，从而减少了电网的无功功率交换。

型号含义

使用条件

1、环境温度：-5℃~+40℃
2、环境能够温度：不超过90%（20℃）
3、海拔高度：不超过2000m
4、周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

技术参数

技术参数
1、系统电压：AC450V以下
2、投切时间：t≤20ms
3、投入涌流：<25In
4、额定频率：50Hz±50%
5、取样电流：0~5A
6、本机功耗：≤15W
7、灵敏度：100mA

技术特点

1、彩单片机/数字信号入理器DSP为控制单元；
2、电网电压过压、欠压、谐波超限时逐一切除电容器；
3、电网缺相时快速切除电容器，并且报警；
4、自检复功能，保证每次通电后输出回路处于断开状态；5、断电数据保护，断电后所有数据保留一年以上具有家时监测电网各项参数，谐波保护、无功补偿及保护警示等功能。

产品特点

1、通用性能强。该补偿柜可与国内外各种任意柜体进行组合，如MNS，GCK、GGD等；
2、电容补偿组合方式多样灵活。具有Y型补偿方式、△型补偿方式、Y+△组合补偿方式；
3、通讯方式多样性。具备RS-232/485通讯接口，无线数传模块或GPRS模块实行远距离通讯；
4、控制准确安全。实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压；
5、使用寿命长，在免维护下，使用寿命长达10万小时以上。

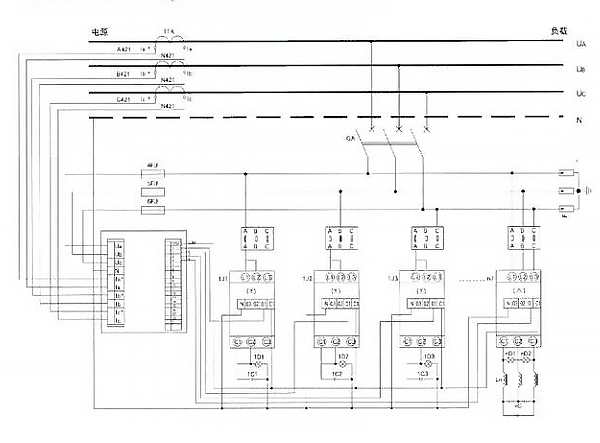

装置系统原理举例

订货须知

1、主电路方案图；
2、补偿容量及补偿方式；
3、与产品正常使用条件不相符的须提前说明。
