产品概述

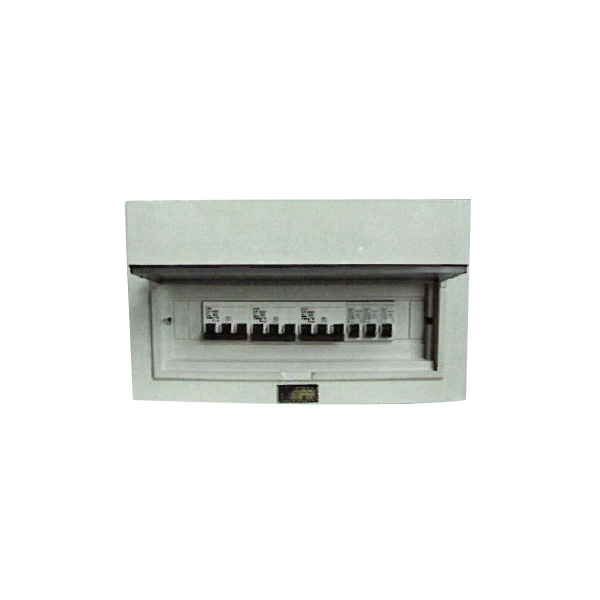

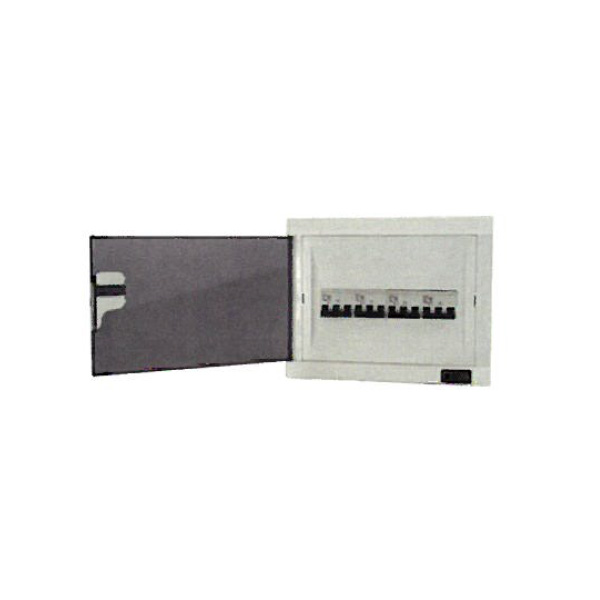

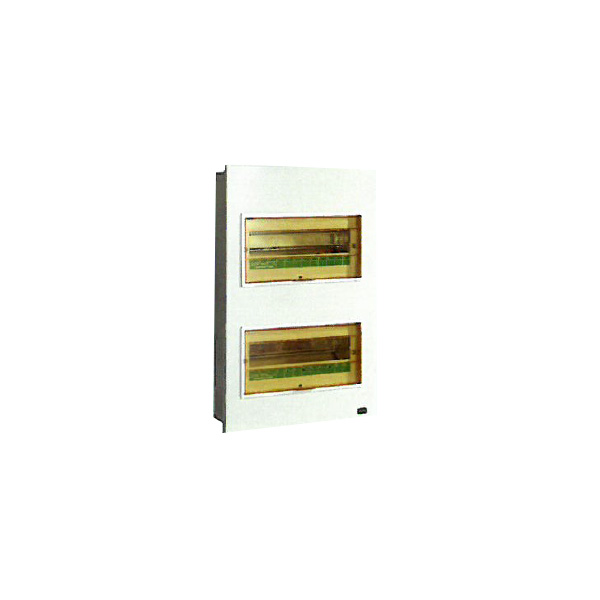

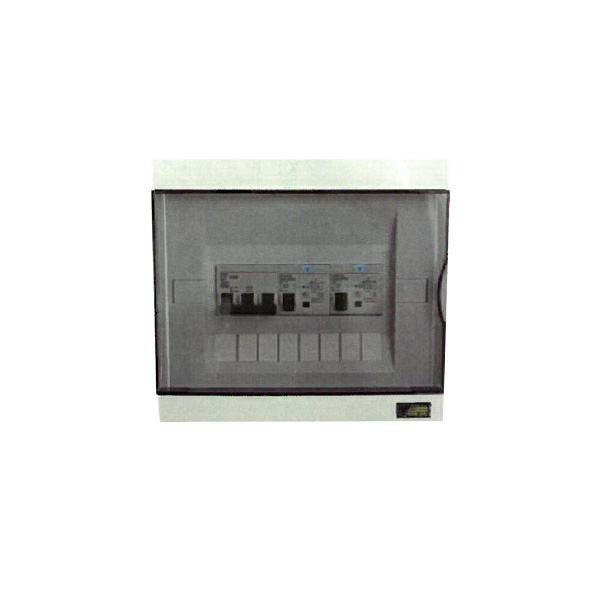

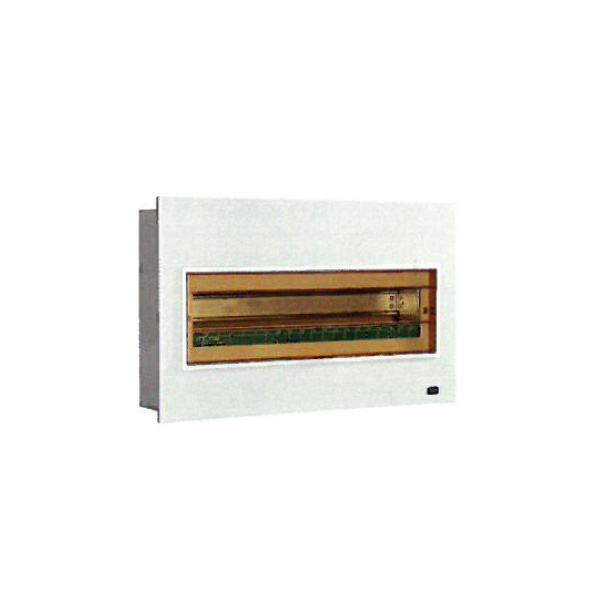

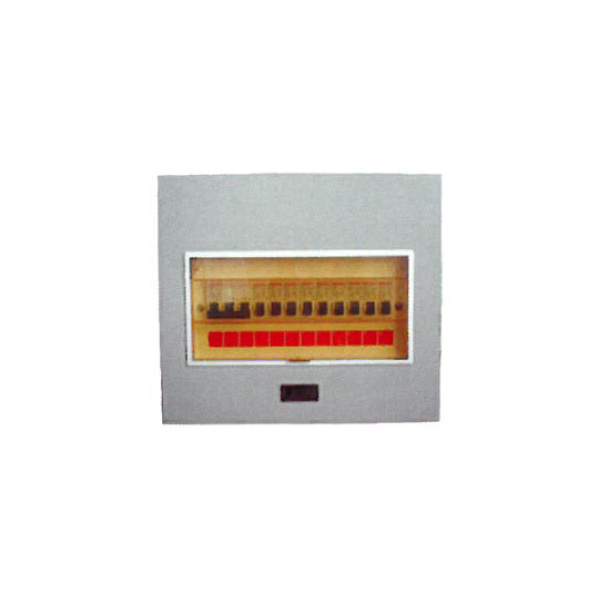

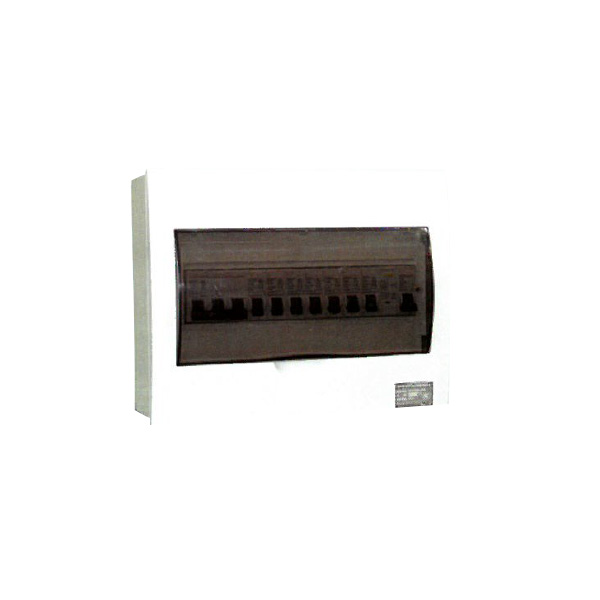

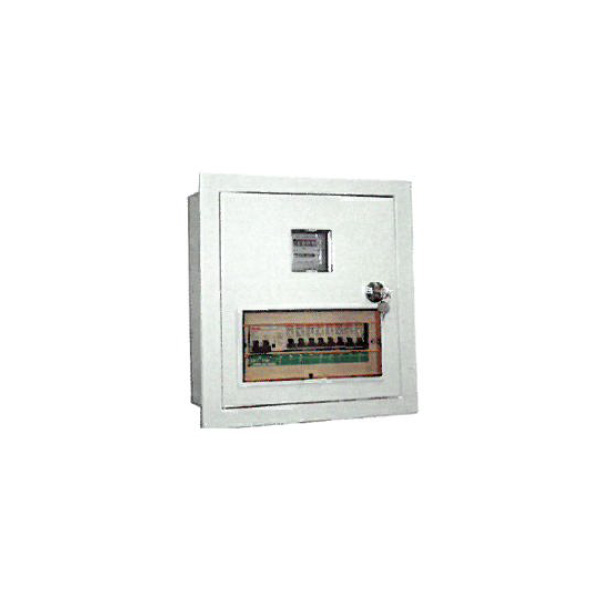

PZ301系列终端配电箱是在原PZ30照明箱的基础上重新设计改进。具有外观新颖，结构先进合理，安装方便等优点。面盖全部采用抗紫外线ABS塑料制成，箱体为冷轧钢板弯制焊接而成。它是宾馆、酒店、高级住宅等场所理箱的配电产品。

产品特点

PZ终端配电箱分暗装、明装两类，适用于交流50Hz，电压220V或380V，总电流125A以下终端本电电路中，可任意组合9mm的模数电器，拼装在TH35-705标准导轧上，具有防漏电触电，短路过载等多种保护功能。箱体采用1.0mm冷轧钢板折弯焊接后镀锌或喷塑制成。箱内设零排、地排、接续一方便，外观豪华。面盖采用抗紫外线ABS塑料制成，强度高，不变色，安全性高，外表美观。
产品外壳防护等级为IP41、可防止1mm固体异物进入触及带电部位，滴水垂直滴入不会带来有害作用。
主电路的连接采用铜排，或按用户要求的电气图纸配置电气主件时，主开关与分支铜排之间采用多股导线与冷压接头连接，连接导线的截面符合GB7251.3的规定。
产品可按标准成品或箱体及罩盖供应市场，也可以根据用户需要配置生产成套装置，为用户服务。

执行标准

PZ系列终端组合电器符合GB7251.3及1EC60439-3等标准。其温升介电性能、电气间隙和爬电距离、短路保护能力等均符合GB7251.3的有关要求。

规格与外形尺寸
