执行标准

1、GB1984-2003《交流高压断路器》。
2、GB3906-2006《3.6~40.5KV交流金属封闭开关设备和控制设备》。
3、GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》。
4、DL/T593-2006《高压开关设备和控制设备标准的共用技术要求》。

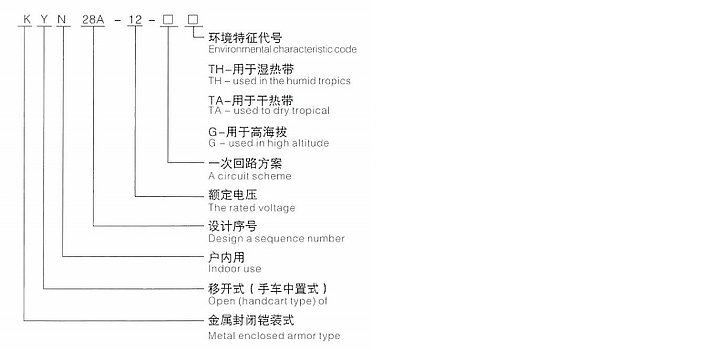

型号含义

使用条件

1、环境温度最高不高于+40℃，最低不低于-10℃；
2、空气相对湿度，日平均不大于95%，月平均不大于90%；
3、海拔高度不超过1000米；
4、地震烈度不过8级；
5、周围空气不受腐蚀性，可燃性，水蒸汽等明显污染；
6、无严重污染及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求；
7、在超过GB3906规定的正常的环境条条件下使用时，由用户和制造厂协商。

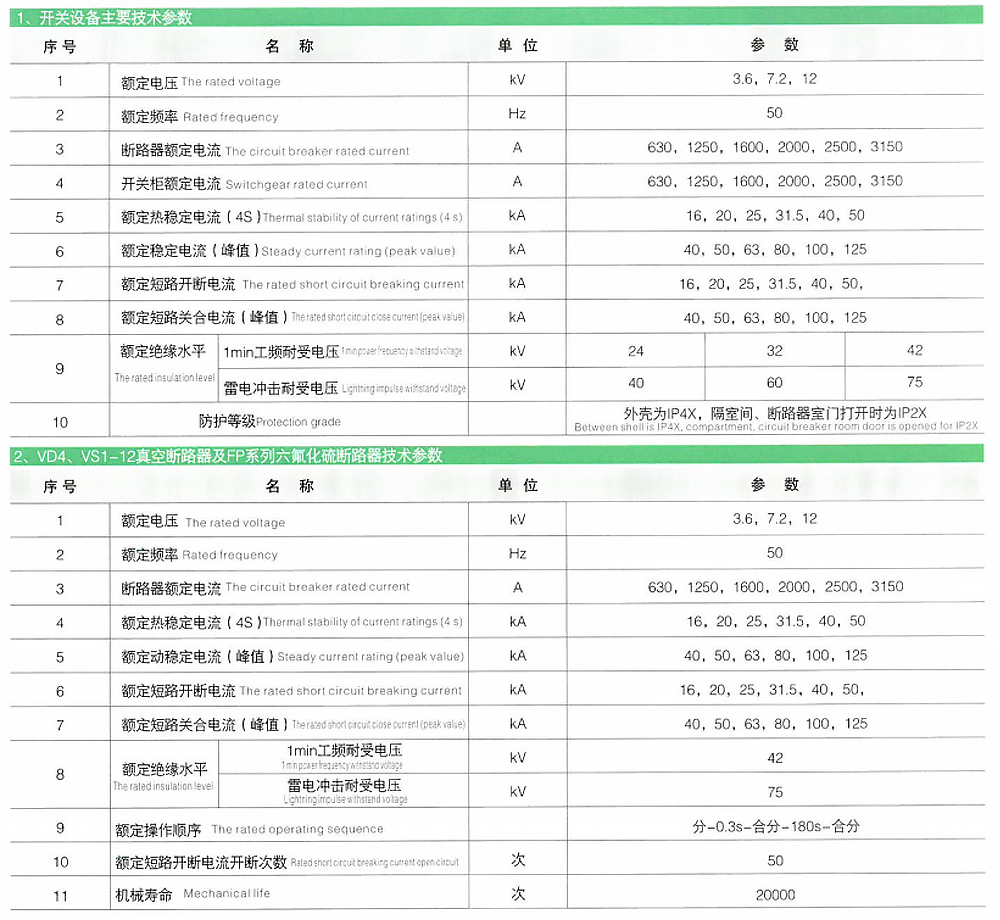

技术参数

订货须知

1、单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列配置图等；
2、开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；
3、开关柜内主要电气元件的型号、规格及数量；
4、如开关柜之间或进线柜需要的母线桥连接，应提供母线桥断的额定载流量，母线桥的跨度，距地高度等具体要求数据；
5、开关柜使用在特殊环境条件时，应在订货时详细说明；
6、如订货合同中有所用变柜，地基制作，请按照提供的基础图施工。
7、其它特殊要求，在订货前须详细书面说明、协商。
