KYN28A-7.2(F-C)型

铠装移开式交流金属封闭开关设备

KYN 28A-7.2(F-C)铠装移开式交流金属封闭开关设备(以下简称开关设备)是由我公司自行研发的中压开关设备。该产品是以交流高压真空接触器和交流高压限流熔断器为主要元件所组成的开关设备,也称F-C回路开关柜(亦称综合起动器柜),在大容量、小电流、频繁开断的系统中与真空断路器柜相比,具有极优的性价比。作为额定电压7.2kV,额定频率50Hz电力系统中的户内配电装置,广泛适用于发电厂、矿山、冶金、化工等行业控制和保护200KW以下电动机、1600KVA以下变压器。
  • 执行标准
  • 使用条件
  • 型号含义
  • 技术参数
  • 订货须知
执行标准
1、GB1984-2003《交流高压断路器》
2、GB3906-2006《3.6~40.5KV交流金属封闭开关设备和控制设备》。
3、GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》。
4、DL/T593-2006《高压开关设备和控制设备标准的共用技术要求》。
使用条件
1、环境温度:最高不高于+40℃,最低不低于-10℃;
2、环境湿度:日平均相对湿度≤95%,月平均湿度≤90%;
3、海拔高度:1000米以下;
4、抗地震度:地震烈度不过8级;
5、周围空气应不含腐蚀性或可燃气体、水蒸汽等明显污染;
6、无严重污染及经常性的剧烈振动,严酷条件下严酷度设计满足1类要求;
注:在超过GB3906规定的正常的环境条件下使用时,由用户和制造厂协商。
相对湿度大于70%时应接通电加热器。

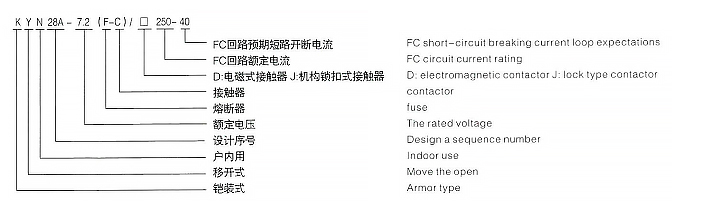

型号含义

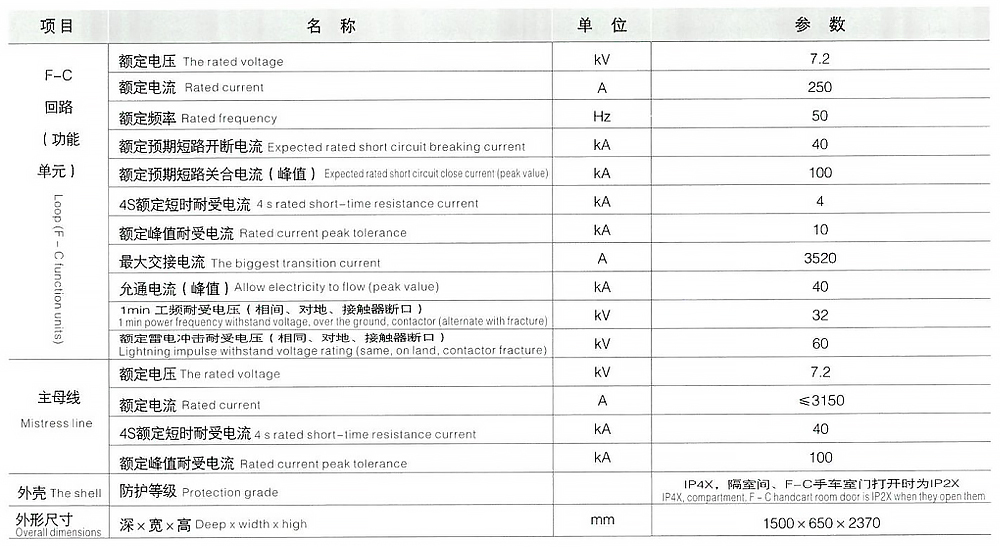

技术参数
订货须知
1、单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列配置图等;
2、开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图;
3、开关柜内主要电气元件的型号、规格及数量;
4、如开关柜之间或进线柜需要的母线桥连接,应提供母线桥断的额定载流量,母线桥的跨度,距地高度等具体要求数据;
5、开关柜使用在特殊环境条件时,应在订货时详细说明;
6、其它特殊要求,在订货前须详细书面说明、协商。
