适用范围

本产品适用于额定电压为3.6~12kV、50Hz，额定电流630-3150A三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。可满足各种类型发电厂，变电站（所）及工矿企业的使用要求。

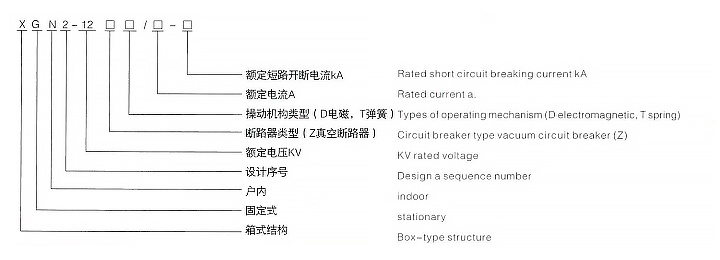

型号含义

使用条件

1、环境条件：最高温度+40℃，最低温度-15℃，且在2-内测得的平均值不超过35℃；
2、湿度条件如下：日相对湿度的平均值不超过95%；月相对湿度的平均值不超过90%日水蒸气压力的平均值不超过2.2kPa；月水蒸气压力的平均值不超过1.8kPa；在这样的条件下偶尔会出现凝露；
3、海拔不超过1000m；
4、周围空气没有明显地受到尘埃、烟、腐蚀性、可燃性气体、蒸气或盐雾的污染；
5、来自开关设备和控制设备外部的振动或地动是可以忽略的；
6、在二次系统中感应的电磁干扰的幅值不超过1.6kV。

技术参数

订货须知

1、单母线系统图、排列图、平面布置图；
2、二次线路电气原理图、端子排列图；
3、开关柜内电器元件的型号、规格、数量；
4、主母线、分支母线的型号、规格；
